Технические характеристики

Индуктивность соленоидов

Кат.номер: P2440301

Принцип

Напряжение квадратной волны низкой частоты подается на колебательные контуры, состоящие из катушек и конденсаторов, для получения свободных, затухающих колебаний. Значения индуктивности рассчитываются по измеренным собственным частотам, при этом емкость известна.

Преимущества

Быстрая, простая и аккуратная настройка
Переключение многочисленных индукционных катушек "на лету" для быстрого и простого проведения экспериментов
Простая установка частоты благодаря цифровому функциональному генератору

Задание

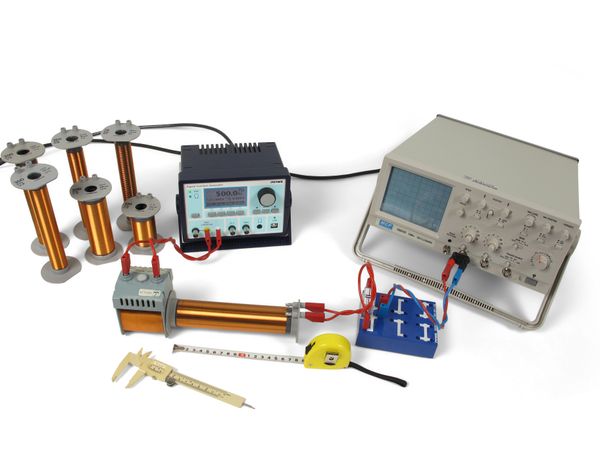

Соединить катушки различных размеров (длина, радиус, количество витков) с известной емкостью C для формирования колебательного контура.
По результатам измерения собственных частот рассчитать индуктивности катушек и определить зависимости между:

индуктивностью и числом витков
индуктивностью и длиной
индуктивностью и радиусом

Цели обучения

Закон Ленца
Самоиндукция
Соленоиды
Трансформатор
Колебательный контур
Резонанс
Затухающее колебание
Логарифмический декремент
Q-фактор

Объём поставки

Индукционные катушки, 1 набор	11007-88	1
Катушка, 1200 витков	06515-01	1
Конденсатор, 470 нФ/ 250 В, G1	39105-20	1
	EAK-P-1335	1
PHYWE Функциональный генератор, USB	13654-99	1
Переходник, штепсель BNC / 4 мм гнездо	07542-26	1
Коммуникационная коробка	06000-00	1
Соединительный кабель, 32 А, красный, различной длины	07360-01	1
Соединительный кабель, 32 A, синий, различной длины	07360-04	1
Соединительный кабель, 32 А, красный, различной длины	07361-01	2
Соединительный кабель, 32 A, синий, различной длины	07361-04	2
