The light emitting diodeeb 16.3  ![]() Principe Les diodes électroluminescentes (DEL) sont des jonctions pn composées de GaAs ou de GaP. En fonction de la longueur d'onde de la lumière souhaitée, les substrats sont dopés avec différents éléments. Lorsque les jonctions pn sont connectées à une source de courant dans le sens direct, les électrons et les trous inondent la couche barrière et s'y recombinent. Ce faisant, l'énergie dépensée est libérée sous forme de lumière visible ou infrarouge.
Dans le sens inverse, les LED se comportent comme des diodes normales. Toutefois, la tension inverse maximale est assez faible. Pour certains types de LED, elle est même inférieure à 10 V.
Avantages - Aucun câble de connexion supplémentaire n'est nécessaire entre les blocs de construction - installation rapide et claire
- Sécurité des contacts grâce au système de blocs-puzzle
- Contacts plaqués or sans corrosion
- Succès doublé : Schéma du circuit électrique sur le dessus, les composants réels sont visibles à l'extérieur

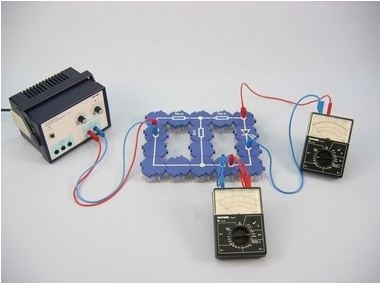

Objectifs Quelles sont les caractéristiques des diodes électroluminescentes et à quoi servent-elles ? - Étudiez la relation entre le courant et la tension d'une diode électroluminescente en sens direct et en sens inverse, ainsi que la puissance électrique reçue par la diode.
- Testez l'aptitude des diodes électroluminescentes à déterminer le type de courant et la polarité de la source de courant.
Contenu de livraison |
Connecteur, droit, module bloc de construction
|
05601-01
|
3
| |
Connecteur, à angle droit, module bloc de construction
|
05601-02
|
4
| |
Connecteur, forme-t, module bloc de construction
|
05601-03
|
2
| |
Connecteur, interrompu, module bloc de construction
|
05601-04
|
2
| |
Connecteur, droit avec prise, module bloc de construction
|
05601-11
|
1
| |
Connecteur à angle droit avec prise, module bloc de construction
|
05601-12
|
1
| |
Résistance 50 Ohm, module bloc de construction, avec contactes plaqués d'or
|
05612-50
|
1
| |
Résistance 100 Ohm, module bloc de construction, avec contactes plaqués d'or
|
05613-10
|
2
| |
Diode émission de lumière rouge, module bloc de construction
|
05654-00
|
1
| |
Câble de raccordement, 32 A, rouge, diverses longueurs
|
07360-01
|
1
| |
Câble de liaison, 32 A, bleu, diverses longueurs
|
07360-04
|
1
| |
Câble de raccordement, 32 A, rouge, diverses longueurs
|
07361-01
|
2
| |
Câble de liaison, 32 A, bleu, diverses longueurs
|
07361-04
|
2
| |
PHYWE Alimentation 0...12 V CC, 2 A / 6 V, 12 V CA, 5 A
|
13506-93
|
1
| |
Multimètre analogique, 600V AC/DC, 10A AC/DC, 2 MΩprotection contre les surcharges
|
07021-11
|
2
|
|
