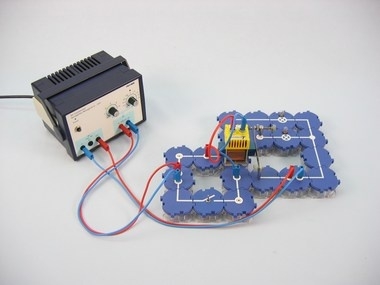

A modèle of an électromagnetic relay Principe Des relais de construction variée sont fréquemment utilisés dans les circuits, par exemple pour ouvrir ou fermer des circuits électriques très éloignés ou difficiles d'accès.
Dans cette expérience, les élèves doivent apprendre à comprendre le principe de fonctionnement d'un relais électromagnétique.
Avantages - Aucun câble supplémentaire n'est nécessaire entre les blocs de construction - schéma clair et installation rapide
- Sécurité des contacts grâce au système de blocs-puzzle
- Contacts plaqués or sans corrosion
- Succès doublé : Schéma du circuit électrique sur le dessus, les composants réels sont visibles à l'extérieur
Objectifs Comment les électro-aimants peuvent-ils être utilisés pour réaliser des fonctions de commutation ? Fermer et ouvrir un circuit à l'aide d'un interrupteur électromagnétique. Contenu de livraison |
Connecteur, droit, module bloc de construction
|
05601-01
|
2
| |
Connecteur, à angle droit, module bloc de construction
|
05601-02
|
4
| |
Connecteur, forme-t, module bloc de construction
|
05601-03
|
1
| |
Connecteur, interrompu, module bloc de construction
|
05601-04
|
2
| |
Connecteur, droit avec prise, module bloc de construction
|
05601-11
|
2
| |
Connecteur à angle droit avec prise, module bloc de construction
|
05601-12
|
2
| |
Interrupteur on / off, module bloc de construction
|
05602-01
|
1
| |
Support universel, module bloc de construction
|
05603-00
|
1
| |
Socle pour ampoule E10, module bloc de construction
|
05604-00
|
2
| |
Support à bobine, module bloc de construction
|
05672-00
|
1
| |
Ressort à contact avec armature, module de bloc deconstruction
|
05673-00
|
1
| |
Elément à contact sur fiche 4 mm, module SB
|
05673-01
|
1
| |
Bobine, 400 spires
|
07829-01
|
1
| |
Noyau droit
|
07833-00
|
1
| |
Câble de raccordement, 32 A, rouge, diverses longueurs
|
07360-01
|
1
| |
Câble de liaison, 32 A, bleu, diverses longueurs
|
07360-04
|
1
| |
Câble de raccordement, 32 A, rouge, diverses longueurs
|
07361-01
|
2
| |
Câble de liaison, 32 A, bleu, diverses longueurs
|
07361-04
|
2
| |
PHYWE Alimentation 0...12 V CC, 2 A / 6 V, 12 V CA, 5 A
|
13506-93
|
1
| |
Ampoule, 12V / 0,1A, E10, 10 pièces
|
07505-03
|
1
| |
Pinces crocodiles non-isolées, 10 pièces
|
07274-03
|
1
| |
Fiches de Connexion, jeu de 2
|
07278-05
|
1
| |
Jonction, module bloc de construction
|
05601-10
|
2
|
|
