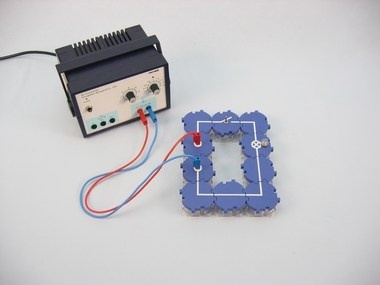

Intensité et résistance pour le montage en série  ![]() Principe La première expérience est conçue comme une expérience préliminaire permettant d'appréhender le sujet, et doit être considérée comme une introduction qualitative aux lois des connexions en série. Les expériences suivantes fournissent une approche quantitative de ces lois. L'avantage résultant du fait de ne pas insérerR1 etR2 en série immédiatement dans la deuxième expérience, est que la procédure est alors analogue à celle de la première expérience, et qu'elle permet de comparer les valeurs mesurées pourR1 etR2 avec la valeur deR1. Avantages - Aucune connexion supplémentaire par câble entre les blocs de construction n'est nécessaire - schéma clair et installation rapide
- Sécurité des contacts grâce au système de blocs puzzle
- Contacts plaqués or sans corrosion
- Succès doublé : Schéma du circuit électrique sur le dessus, les composants réels sont visibles à l'extérieur
Objectifs Que se passe-t-il lorsqu'une lampe à filament est complétée par une seconde en série ? 1. Connectez une deuxième lampe identique en série à une lampe déjà présente dans un circuit et interprétez l'effet résultant. 2. Examinez une connexion en série de deux résistances techniques pour déterminer quelles lois s'appliquent au courant et à la résistance dans l'ensemble du circuit. Contenu de livraison |
Connecteur, droit, module bloc de construction
|
05601-01
|
4
| |
Connecteur, à angle droit, module bloc de construction
|
05601-02
|
4
| |
Connecteur, interrompu, module bloc de construction
|
05601-04
|
1
| |
Jonction, module bloc de construction
|
05601-10
|
2
| |
Connecteur à angle droit avec prise, module bloc de construction
|
05601-12
|
2
| |
Interrupteur on / off, module bloc de construction
|
05602-01
|
1
| |
Socle pour ampoule E10, module bloc de construction
|
05604-00
|
2
| |
Résistance 50 Ohm, module bloc de construction, avec contactes plaqués d'or
|
05612-50
|
1
| |
Résistance 100 Ohm, module bloc de construction, avec contactes plaqués d'or
|
05613-10
|
1
| |
Câble de raccordement, 32 A, rouge, diverses longueurs
|
07361-01
|
2
| |
Câble de liaison, 32 A, bleu, diverses longueurs
|
07361-04
|
2
| |
Ampoule 4V / 0,04A, E10, 10 pièces
|
06154-03
|
1
| |
Multimètre analogique, 600V AC/DC, 10A AC/DC, 2 MΩprotection contre les surcharges
|
07021-11
|
2
| |
PHYWE Alimentation 0...12 V CC, 2 A / 6 V, 12 V CA, 5 A
|
13506-93
|
1
| |
Câble de raccordement, 32 A, rouge, diverses longueurs
|
07360-01
|
1
| |
Câble de liaison, 32 A, bleu, diverses longueurs
|
07360-04
|
1
|
|
