Cet article nécessite des accessoires

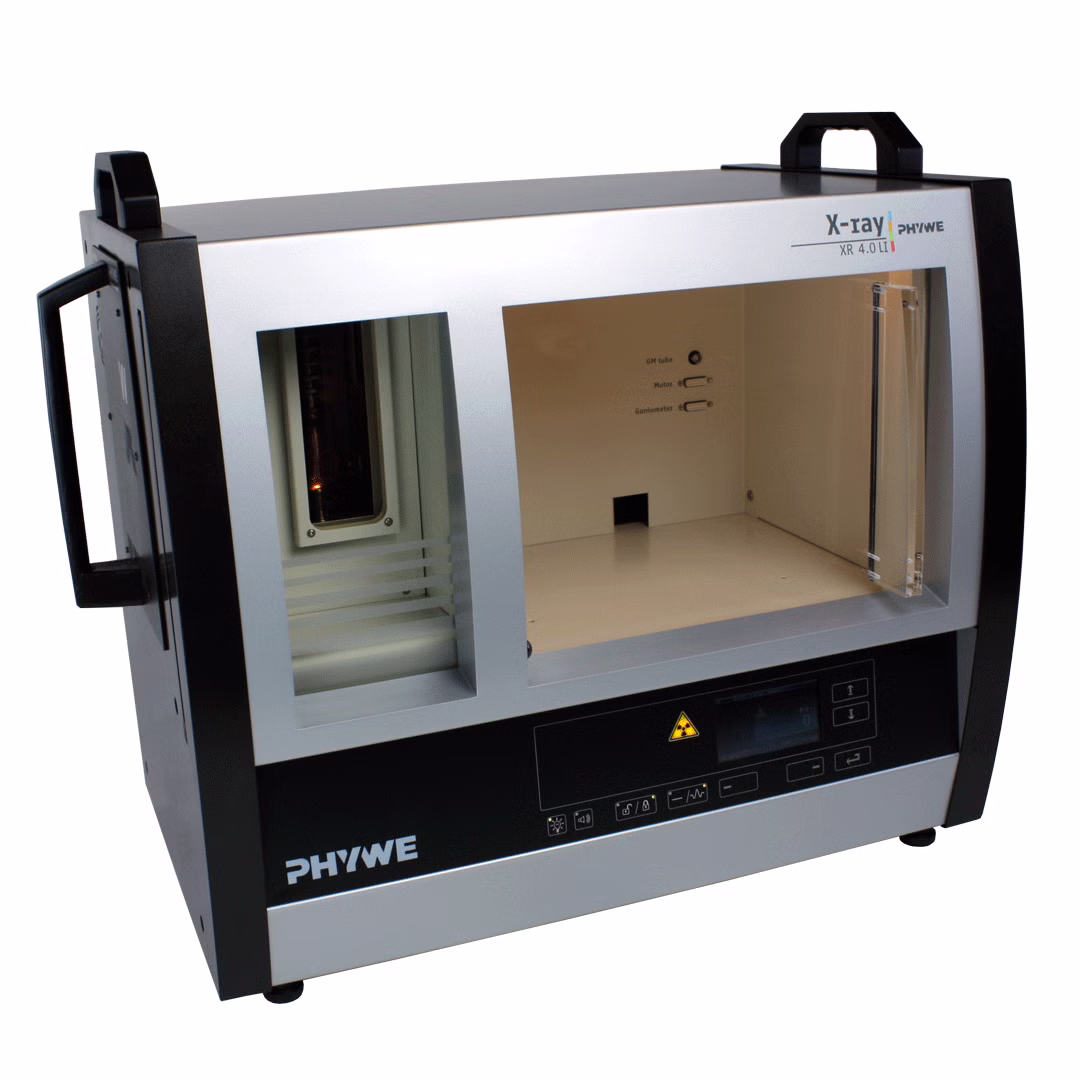

XR 4.0 LI, 30 kV, 1 mA

Article n°. 09056-37

Fonction et Applications

Appareil scolaire/de protection complète avec technologie de changement rapide de tube à rayons X pour la fluoroscopie et l'imagerie à rayons X, expériences d'ionisation et de dosimétrie, images de Laue et de Debye-Scherrer, spectroscopie à rayons X, réflexion de Bragg, spectre de Bragg/lignes caractéristiques de différents matériaux anodiques, Loi de Moseley, détermination de la constante de Planck et de la constante de Rydberg, loi de Duane Hunt, absorption en fonction de l'épaisseur du matériau et de l'énergie, K et Ledges, expériences sur les milieux de contraste, diffusion de Compton et diffractométrie des rayons X. Équipement supplémentaire requis

Avantages

Appareil expert en rayons X XR 4.0 avec 30 kV et 1mA

Concept de sécurité conforme aux normes et réglementations applicables

  • L'ensemble est conforme à toutes les réglementations allemandes (ordonnance sur les rayons X, RÖV) et européennes en matière de radioprotection.
  • Approbation du type par l'Office fédéral allemand de la radioprotection (Bundesamt für Strahlenschutz, BFS) concernant l'utilisation de l'appareil dans les écoles et les universités en Allemagne (non soumis à approbation, mais à déclaration)
  • Fenêtres en verre acrylique renforcé de plomb comme protection contre les rayons X (résistant à la rupture conformément à la norme DIN/EN 61010)

S-Lock - Verrouillage de sécurité en instance de brevet par PHYWE

  • Serrure de sécurité électrique et mécanique
  • Empêche l'ouverture de la porte en cas d'activation des rayons X
  • offre ainsi la plus haute sécurité possible

Technologie Tube XChange

  • Robinets thermoélectriques auto-ajustables avec technologie de changement rapide
  • Protection contre les contacts avec les parties chaudes
  • 4 matériaux d'anode pour des expériences spécifiques (W, Mo, Cu, Fe)

Panneau tactile

  • Contrôle simultané, manuellement et par ordinateur
  • Manipulation interactive et intuitive
  • Icônes auto-explicatives pour une utilisation rapide

3View - Insight offre une vue transparente

  • Observabilité exceptionnelle de l'espace d'expérimentation
  • Façade extra large sur 3 côtés (Diagonales : 20" / 12" / 9", 46cm/46cm/36cm)

Écran TFT rétro-éclairé haute résolution

  • 480 x 272 pixels
  • 16 Bit, 65.536 couleurs
  • avec éclairage LED
  • Représentation optimale et dynamique de tous les paramètres importants de l'appareil et des valeurs mesurées

Chambre XXL

  • Grand espace pour les grandes expériences
  • Espace d'expérimentation à température contrôlée et à ventilation interne

Banque optique avec cavaliers (en option)

  • Positionnement simple et précis des composants optiques
  • Expériences de radiographie

Goniomètre (en option)

  • Auto-calibrage
  • Protection contre les collisions
  • Manipulation simple et sûre

MultiLINK

  • Port de connexion interne et externe
  • USB 2.0, N2, BNC, XRED, Aux, etc.
  • Pas de "pose de câbles" gênante
  • En outre, conduit de câbles extra-large

Tiroir de rangement

  • Tous les ustensiles sont gardés en sécurité et toujours à portée de main
  • Verrouillable

Equipement et données techniques

  • Unité de base commandée par microprocesseur avec deux circuits de sécurité indépendants pour la position de la porte et deux circuits de surveillance indépendants pour le système de verrouillage de la porte
  • Quatre tubes à rayons X différents (Fe, Cu, Mo et W) peuvent être branchés et restent visibles pendant le fonctionnement
  • Détermination de l'intensité des rayons X par le biais d'un raccordement intégré d'un tube compteur Geiger-Müller avec une tension variable du tube compteur (0...600 V) et un haut-parleur intégré
  • Écran couleur TFT (dimensions 4,3"(95x54 mm), 16 bits, 56 536 couleurs, 480x272 pixels) pour la commande manuelle de l'appareil
  • Interface "Display Connect" pour la connexion d'un écran de grande taille
  • Système d'éclairage intérieur à LED en forme de ligne et en couleur véritable
  • Haute tension 0,0...30,0 kV
  • Courant d'émission 0,0...1,0 mA
  • Boîtier (mm) : 682 (L) x 620 (H) x 450(P)
  • Chambre d'expérimentation (mm) : 440 (L) x 345 (H) x 354 (P)
  • Connexion : 110/240 V~, 50/60 Hz
  • Consommation électrique : 200 VA
  • Poids : 55 kg
  • Contrôle par PC via USB 2.0

Accessoires nécessaires

Lorsque l'appareil est utilisé pour la première fois, au moins un tube à rayons X, par exemple le tube à rayons X en tungstène 09057-80, est nécessaire.

Jeux recommandés

  • Kit de mise à niveau XRP 4.0 X-ray solid state, 09120-88
  • XRC 4.0 X-ray characteristics upgrade set, 09130-88 (en anglais)
  • XRS 4.0 X-ray structural analysis upgrade set, 09140-88 (en anglais)
  • XRI 4.0 X-ray imaging upgrade set, 09150-88 (anglais seulement)
  • XRM 4.0 X-ray material analysis upgrade set, 09160-88 (anglais seulement)
  • XRD 4.0 X-ray dosimetry and radiation damage upgrade set, 09170-88 (en anglais seulement)
  • XRT 4.0 Mise à niveau vers la tomographie par ordinateur, 09180-88
