Datos técnicos

La célula solar como fuente de energíace para LED

Nº de artículo P9511500

Principio

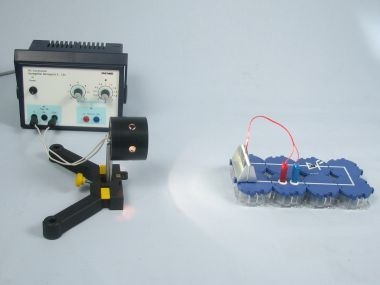

Un diodo emisor de luz roja requiere una tensión de alimentación de aproximadamente 2 V, lo que significa que no puede funcionar con una sola célula solar. El kit del alumno contiene una batería solar que suministra la tensión necesaria. El experimento debe dejar claro cómo se pueden combinar las células solares individuales para que generen la misma tensión que la batería solar: Hay que encenderlas en fila para que sus tensiones se sumen. La batería solar utiliza el mismo principio.

Ventajas

El experimento forma parte de un juego de soluciones completo con un total de 26 experimentos sobre energías renovables: células solares, energía eólica y energía hidráulica
Experimentación segura: la lámpara está protegida contra el tacto, la carcasa está bien ventilada con ayuda de agujeros y sólo se calienta ligeramente
La fuente de alimentación utilizada es versátil y resulta especialmente adecuada para los ensayos con alumnos de todas las edades

Tareas

¿Puede funcionar un diodo luminoso con células solares?

Volumen de suministro

Módulo de conector directo, SB	05601-01	2
Módulo de conector angulado, SB	05601-02	4
Módulo de conector interrumpido, SB	05601-04	2
Light emitt.diode,red,module SB	05654-00	1
Celda Solar, 3.3 cm x 6.5 cm, con enchufes, 0.5 V, 330 mA	06752-09	2
Soporte para celda solar, 3.3 x 6.5 cm	06752-08	1
PILA SOLAR, 4 CELULAS	06752-22	1
Cinta métrica, l = 2 m	09936-00	1
Cable de conexión, 32 A, rojo, varias longitudes	07360-01	1
Cable de conexión, 32 A, azul, varias longitudes	07360-04	1
Lámpara de halógeno con reflector, 12 V / 20 W	05780-00	1
Soporte para lámpara de halógeno con reflector	05781-00	1
Base soporte, variable	02001-00	1
Multímetro digital, 3 1/2-visualizado de caracteres	07122-00	1
PHYWE Fuente de poder DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A	13506-93	1
