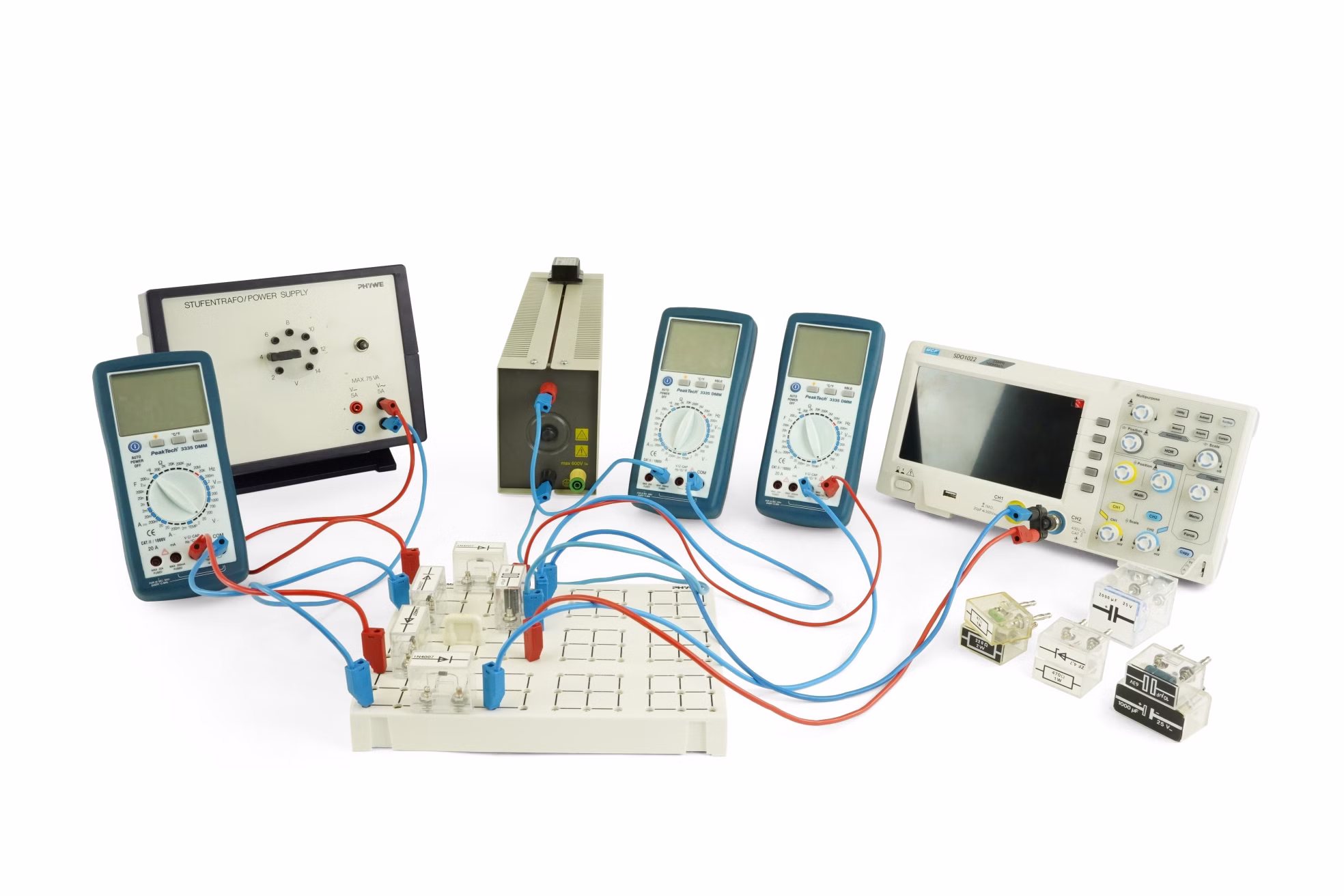

Circuitos rectificadores

Nº de artículo: P2440700 | Tipo: Experimentos

45 Minutos
45 Minutos
Universidad
Estudiantes
pesado

Principio

Se mide el rizado de la tensión de salida de varios circuitos rectificadores en función de la intensidad de la corriente de carga y de la capacidad de carga. Se investigan las características de un estabilizador de tensión y de un multiplicador.

Ventajas

  • Conozca varios tipos de circuitos rectificadores
  • Adecuado para las clases de formación profesional

Tareas

  • Utilizar el rectificador de media onda:
  1. Visualizar la tensión de salida (sin condensador de carga) en el osciloscopio.
  2. Medir la corriente de diodo I_d en función de la intensidad de corriente de salida I_0 (con el condensador de carga).
  3. Medir la componente de rizado U_ACpp de la tensión de salida en función de la corriente de salida (C=constante).
  4. Medir el rizado en función de la capacitancia (I_0=constante).
  5. Medir la tensión de salida U_0 en función de la tensión de entrada U_i (I_0=0).
  • Utilizar el puente rectificador:
  1. Visualizar la tensión de salida (sin condensador de carga) en el osciloscopio.
  2. Medir la corriente I_d a través de un diodo en función de la corriente de salida I_0 (con el condensador de carga).
  3. Medir el rizado de la tensión de salida en función de la corriente de salida (C=constante).
  4. Medir el rizado en función de la capacitancia (I_0=constante).
  5. Medir la tensión de salida en función de la tensión de entrada.
  • Medir la tensión U_c en el condensador de carga y la tensión de salida de una fuente de tensión estabilizada en función de la tensión de entrada U_i.
  • Medir la tensión de salida de un circuito multiplicador de tensión en función de la tensión de entrada.

Objetivos de aprendizaje

  • Rectificador de media onda
  • Rectificador de onda completa
  • Rectificador de Graetz
  • Diodo y diodo Zener
  • Efecto de avalancha
  • Condensador de carga
  • Ondulación
  • valor r.m.s
  • Resistencia interna
  • Factor de suavización
  • Tensión de ondulación
  • Estabilización de la tensión
  • Duplicación de la tensión
